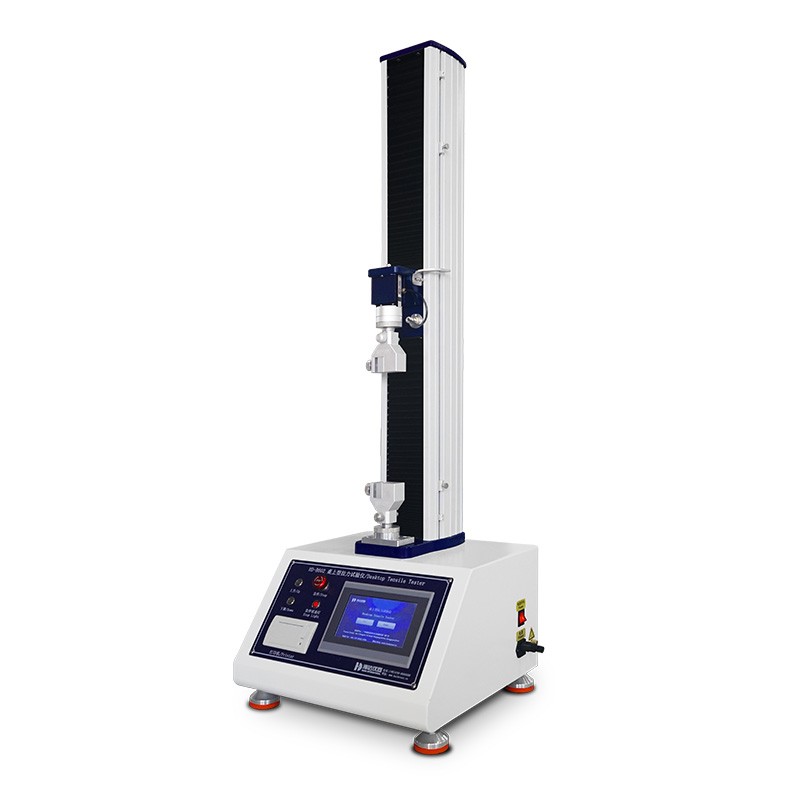

HD-B602-S 桌上型拉力试验仪
一、产品功能桌上型拉力试验仪可以做拉伸（压缩）、抗弯、剥离、变形、撕裂、粘合、穿刺力、开启力、低速解卷力、拔开力等性能测试，取得延伸量、延伸率、应力、应变等测试结果及测试资料。
二、主要技术参数
| 指标 | 参数 |
| 容 量 | 50N\100N\500N\1kN\2kN 传感器 |
| 电 机 | 400w伺服电机 |
| 驱 动 器 | 400w伺服驱动器 |
| 控制方式 | 电脑控制windows模式操作/触摸屏控制（双控） |
| 显示方式 | 电脑显示/触摸屏显示（双显） |
| 数据输出 | USB输出/Windows模式输出、Office模式输出/热敏打印机输出（带打印曲线功能） |
| 丝 杆 | 滚珠丝杆 |
| 速度可调 | 1～300mm/min |
| 最大行程 | 900mm（不含夹具） |
| 荷重分解度 | 1/250，000 |
| 荷重精度 | ≤±0.5% |
| 有效深度 | 接头中心到防尘罩距离60mm |
| 有效测试力值范围 | 0.1N～2kN |
| 单位切换 | gf/kgf/N/kN/LBf/T |
| 外型尺寸 | 约450mm*450mm*1330mm(L×W×H) |
| 重 量 | 约60kg |
| 电 源 | 1∮ AC 220V |
| 整机功率 | 约500W |
| 主要测试项目 | 材料的拉伸（压缩）等试验 |
三、操作原理
拉伸（压缩）测试：目的是检验材料是否符合规定的标准和研究材料的强度和塑性。在试验仪的固定板和滑动板上固定所需要的拉力机接头，匹配上相应的夹具装在拉力机接头上，并固定试验材料；启动设备即可对试样进行轴向拉伸（或压缩）测试，测量变化的载荷和试样的伸长量，直至断裂（或破裂），并根据测得的数据计算出有关的力学性能指标。
剥离测试：目的是检验材料是否符合使用要求和研究其粘结性能。在试验仪的固定板和滑动板上固定所需要的拉力机接头，匹配上相应的夹具装在拉力机接头上，并固定试验材料；启动设备即可对试样进行90°或180°角剥离，测出从接触面进行单位宽度剥离时所需要的平均力。
四、试验标准
制造标准：GB/T 16491-2008等
检定规程：JJG 475-2018等
检验标准：GB/T 16825.1-2008、GB/T 16825.2-2005等
金属试验：GB/T 228.1-2010、GB/T 232-2010、GB/T 7314-2017等
塑料试验：GB/T 4851-2014、GB/T 2792-2014、GB/T 8808-1988、GB/T 13022-1991、GB/T 528-2009
ASTM D 4833-2007、GB/T 1040-2006、GB/T 1041-2006、GB/T 9341-2008等
木材试验: GB/T 17657-2013、GB/T 1455-2005等
五、产品特点
（一）硬件特点
1.双导杆单滚珠丝杆传动，确保仪器高精度平稳运行；
2.中英文可切换触摸屏操作系统，使用范围广；
3.系力值测试系统提供优于1级的力值精度，测试数据准确。
（二）软件特点
1.仪器集成拉伸、撕裂、定伸抗拉、下压、穿刺保持力等多项专业独立的测试程序，为用户提供了多种试验项目；
2.具有行程限位保护、过载保护等功能；
3.具有定速度、定变形、定应变、定应力速率、定应变速率等多种控制方式，控制方式间可任意切换；
4.支持成组试验数据比对分析，具有多单位转换功能。
六、产品出厂配置
| 配置 | 名称（单位） | 明细 | |
| 标准配置 | 文件（份） | 合格证*1、说明书*1、保修卡*1 | |
| 警示标志（张） | 警示标签*3 | 避免阳光直接照射*1 | |
| 感电注意*1 | |||
| 严禁敲打碰撞*1 | |||
| 夹具（套） | 夹具*1 | ||
| 电源线（条） | 国标*1 | ||
| U盘（个） | ag九游登录大厅1G*1 | ||
| 耗材（份） | 热敏打印纸*1 | ||
| 选购 | 传感器（个） | 50N\100N\500N\1kN\2kN 传感器 | |
| 夹具（套） | 根据用户需求定制 | ||
| 电源线（条） | 英标/欧标/美标/南非等 | ||
七、产品配置清单
| 序号 | 配件名称 | 品牌 | 配件规格 | 产地 |
| 1 | 力值传感器（选配） | \ | 50N\100N\500N\1kN\2kN | \ |
| 2 | 伺服电机 | 国产 | 400W | 中国 |
| 3 | 伺服驱动器 | 国产 | 400W | 中国 |
| 4 | 减速机 | 国产 | PF60-10 | 中国 |
| 5 | 滚珠丝杆 | 国产 | SFU02510-4-L1052 | 中国 |
| 6 | 触摸屏 | 原动力 | 定制款 | 中国 |
| 7 | 轴承 | 国产 | \ | 中国 |
| 8 | 打印机 | 国产 | E31KR901-00A00BT0GA-D62 | 中国 |
