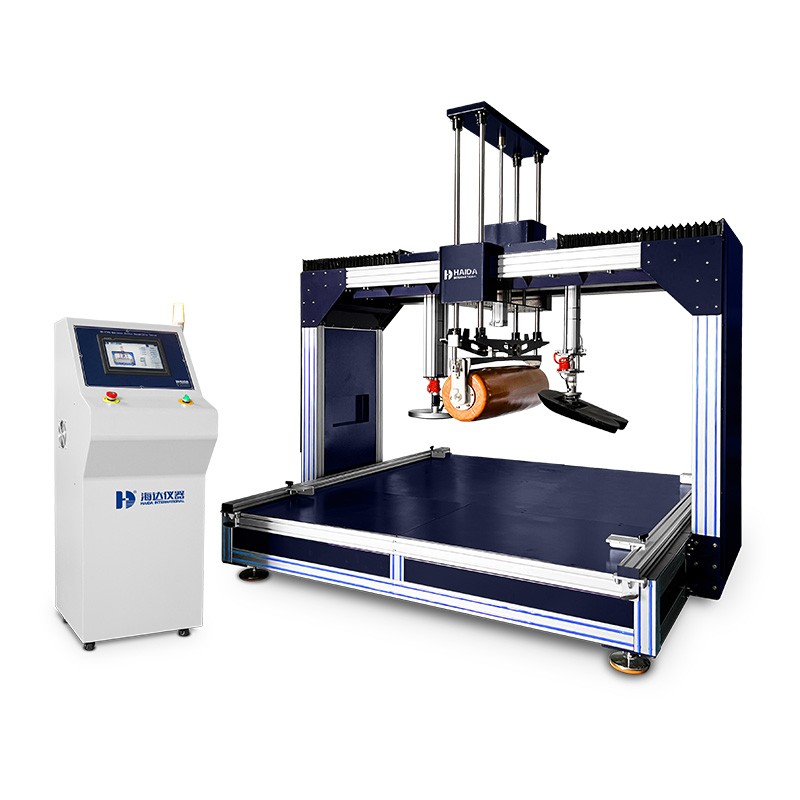

HD-F764-S 床垫滚压试验仪（触摸屏款三合一）
一、产品功能本机适用适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫的综合力学测试。模拟人类睡眠中不断的翻滚而设计的机器，采用一个滚动式加载模块水平放置在床垫规定的加载部位，以一定频率滚动，对床垫进行往复加载，以检验床垫对长期重复性滚动载荷的承受能力。其中还配备了包括测高、软硬度、滚动疲劳的测试；符合国家、EN、ASTM（选购）等多个测试标准要求。
二、主要技术参数
| 指标 | 参数 |
| 力值传感器 | 2kN*2 |
| 伺服电机 | 0.4kW、1.5kW |
| 电缸行程 | 行程450mm，最大推力1.39kN |
| 控制方式 | PLC |
| 显示方式 | 触摸屏显示 |
| 测试速度 | 10～18次/min（GB/EN 16±2次/min，ASTM不大于20次/min）滚压测试 |
| 滚动行程 | 国标/EN离中心左右滚动250mm ；ASTM 床垫宽度70%或者965mm两者取小值（选配） |
| 滚动驱动 | 伺服电机配合同步带驱动 |
| 厚度及损失测试 | 位移精度±0.1mm，加载速度50～250mm/min， 力值加载精度0.1～480N±0.1N |
| 软硬度测试位移精度 | 位移精度±0.1mm，加载速度50～250mm/min， 力值加载精度0.1～1300N±0.1N |
| 边缘耐久性测试 | 1000N(循环5000次每次保压1～3S)气缸施力 |
| 升降组件 | 气缸驱动 |
| 辊 筒 | 圆滚筒静荷载为（1400±7）N /六角滚筒109±4kg（选配） |
| 滚动疲劳测试 | 圆滚筒30000次（六角滚筒100000次 ） |
| 数据输出 | USB输出 |
| 适用最大床垫尺寸 | 2200x2000x400mm（L*W*H）） |
| 电 源 | 1∮ AC 220V 50Hz |
| 整机功率 | 约2.2kW |
| 气 压 | ≥6kg/cm² |
| 机台尺寸 | 2650mm×2340mm×2150mm（L*W*H）滚筒抬起最高2670 |
| 机台重量 | 约1.4T |
| 主要测试项目 | “滚动疲劳试验”、“软硬度试验”、“厚度损失试验（测高）”、、“边部耐久性试验” |
三、操作原理
将床垫用夹具固定在试验机平台中心位置，采用一个滚动式加载模块置于水平放置的床垫的加载部位，以一定频率滚动，对床垫进行往复加载，以检验床垫对长期重复性滚动荷载的承受能力。按照测试标准设定好测试条件，进行各个项目的测试；软件自动计算测试结果并保存！
四、试验标准
QB/T 1952.2-2023、GBT 26706-2011、EN 1957-2012、ASTM F1566-2014(选购)等。
五、产品特点
（一）硬件特点
1.本测试仪采用加厚铝型材框架与钢材组合，整体大方稳固；底座采用分体式设计，便捷运输与移动；
2.采用开放式设计，夹具采用可移动式安装，全部采用便于拆卸式设计，安装、拆卸便捷；
3.使用品牌气缸，可靠推力足，固定式升降结构，稳定可靠；
4.兼顾圆滚筒、六角滚筒（需要选购），模块式设计，整组快速拆卸安装；兼顾更多测试标准；
5.关键活动部位采用高品质的进口材料，保证耐久性和稳定性。
（二）软件特点
1.控制系统采用PLC自主研发程序+操作界面，功能界面简洁直观，操作便捷；
2.采用伺服电机驱动，位移、速度、推力控制精准，稳定可靠；
3.本机可通过USB端导出测试界面，可自定义设置测试参数，测试完成自动停机；
4.软件具有故障报警提示、断电记忆功能、实时监控功能；可基本实现无人看管试验，试验完成或试件损坏会自动停止该项试验，同时自动保留测试结果。
5..断电记忆、限位保护、过载保护等设计，保证操作更安全。
六、产品出厂配置
| 配置 | 名称（单位） | 明细 |
| 标准配置 | 文件（份） | 合格证*1、说明书*1、保修卡*1、配件清单*1 |
| 警示标签（张） | 警示贴*3 | |
| 电源线（条） | 国标*1 | |
| 电脑（套） | 联想*1 | |
| 气管（条） | Φ8气管*1 | |
| 气缸（条） | SE63×500S*2 | |
| 电缸 | GG60*1 | |
| 软硬度加载盘 | （EN/国标）Φ355R20曲率800压盘*1 | |
| 滚筒(套) | （EN/国标）圆滚筒*1 | |
| 夹具(套) | 标准障碍块*4，样品固定夹具*2 | |
| 选购 | 滚筒(套) | （ASTM）六角滚筒*1 |
| 加载盘 | （ASTM）Φ344H12*1 | |
| 电源线（条） | 英标/欧标/美标/南非等 | |
| 空压机（台） | 3P以上*1 |
七、产品配件清单
| 序号 | 配件名称 | 品牌 | 配件规格 | 产地 |
| 1 | 伺服电机 | 国产 | 0.4kW | 中国 |
| 2 | 伺服电机 | 国产 | 1.5kW | 中国 |
| 3 | 行星减速机 | 国产 | TF120-15-S2-P2 | 中国 |
| 4 | 二联件 | 亚德客 | BFC30001 | 中国台湾 |
| 5 | 电磁阀 | 亚德客 | 4V330C10B-DC24V | 中国台湾 |
| 6 | 气缸 | 亚德客 | SE63X500S | 中国台湾 |
| 7 | PLC | 汇川 | H3U-1616MT-XP | 中国 |
| 8 | 触摸屏 | 昆仑通泰 | TPC1031KT（10寸） | 中国 |
| 9 | 电缸 | 国产 | DDG60*1 | 中国 |
