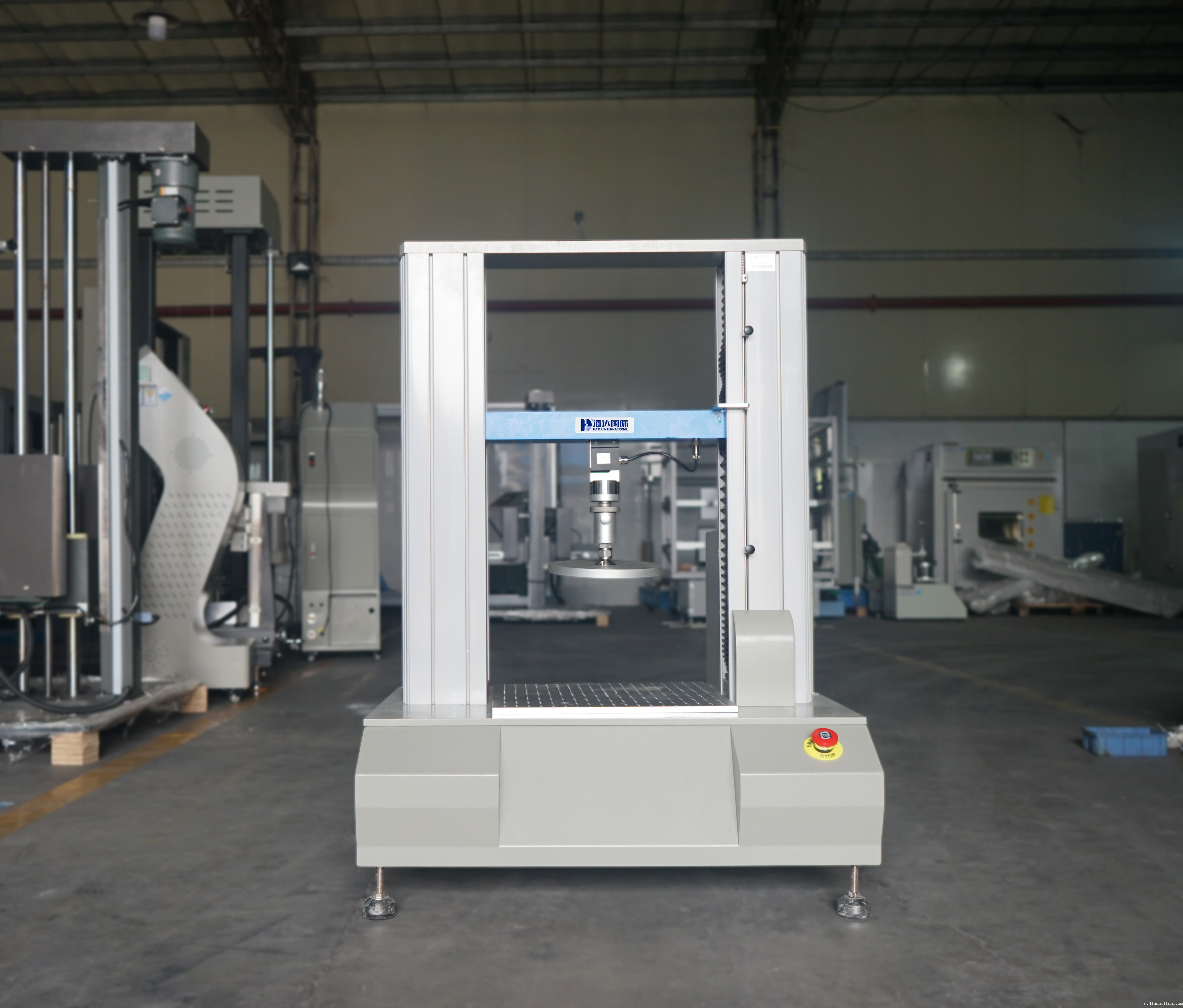

HD-A513-C-电脑式多功能伺服拉压强度试验仪
一、产品功能HD-A513-C 电脑式多功能伺服拉压强度试验仪专业适用于复合材料、包装材料、背板材料、塑料管、无纺布、混凝土、胶粘剂、橡胶等非金属材料和医疗器械、线缆、钢材等金属产品的拉伸、抗弯、压缩、胶合强度、撕裂、穿刺力、开启力、解卷力、拔开力等性能测试，可配合多种纸张包装材料来进行多种纸张质量测试，如环压（RCT）、平压（FCT、CMT）、边压（ECT）、粘合（PAT）、竖压（CCT）、多种测试，是结合多项功能于一体的测试设备。
二、主要技术参数
| 指标 | 参数 |
| 容 量 | 500N/1kN/2kN/5kN 传感器 |
| 电 机 | 400W伺服电机 |
| 驱 动 器 | 400W伺服驱动器 |
| 控制方式 | 电脑控制，windows模式操作 |
| 显示方式 | 电脑显示 |
| 数据输出 | Windows模式输出、Office模式输出 |
| 丝 杆 | 滚珠丝杆 |
| 速度可调 | 0.1～500mm/min |
| 最大行程 | 600mm（不含夹具） |
| 荷重分解度 | 1/250,000 |
| 荷重精度 | ≤±0.5% |
| 有效测试力值范围 | 1N～5kN |
| 单位切换 | gf/kgf/N/kN/lbf/T |
| 有效宽度 | 420mm |
| 仪器外形尺寸 | 约790mm×610mm×1100mm（L*W*H） |
| 重 量 | 约170kg |
| 电 源 | 1∮ AC220V |
| 整机功率 | 约500W |
| 主要测试项目 | 材料的拉伸（压缩）等试验 |
三、操作原理
性能测试：将试样装置于上下两夹具之间，伺服电机及减速机通过皮带轮带动精密滚珠丝杆旋转使横梁带动夹具上/下移动，施予规定之速度，上夹具向上拉伸/向下压缩对试样进行加载，力值传感器即感受到力值负载，将力转换成模拟信号经由采集控制板处理，并发送至电脑显示。
四、试验标准
制造标准：GB/T 16491-2008等
检定规程：JJG 475-2018、JJG(粤) 018-2014等
检验标准：GB/T 16825.1-2008、GB/T 16825.2-2005等
金属试验：GB/T 228-2002、GB/T 232-2010、GB/T 7314-2017等
塑料试验： GB/T 4851-2014、GB/T 2792-2014、GB/T 8808-1988、GB/T 13022-1991、GB/T 528-2009
ASTM D 4833-2007、GB/T 1040-2006、GB/T 1041-2006、GB/T 9341-2008等
木材试验: GB/T 17657-2013、GB/T 1455-2005等
环压试验：GB/T 2679.8-2016、JIS-P8126、TAPPI-T804-2011等
边压试验：GB/T2679.17-1997、GB/T6546-1998、TAPPI-T811-2007等
平压试验：GB/T 2679.6-1996、GB/T 22874-2008、ISO 3035-2011、EN ISO 7263-2-2019（CMT）、TAPPI T809 OM-2006（CMT）等
粘合试验：GB/T 6544-2008（测试点B.4；B.6.2）、GB/T 6548-1998（测试点4；6.2）等
竖压试验：TAPPI T843 OM-2002(CCT)、TAPPI T839 OM-2008、JIS Z 0403-2-1999等
五、产品特点
（一）结构特点
1.双立柱滚珠丝杆传动，确保仪器高精度平稳运行；
2.力值测试系统提供优于1.0级的力值精度，测试数据准确；
3.系统内嵌USB接口或网口，方便系统的数据传输和外部接入。
（二）功能特点
1.仪器集成拉伸、撕裂、定伸抗拉、下压、穿刺保持力等多项专业独立的测试程序，为用户提供了多种试验项目；
2.具有行程限位保护、过载保护等功能；
3.具有定速度、定变形、定应变、定应力速率、定应变速率等多种控制方式，控制方式可任意切换；
4.支持成组试验数据比对分析，具有多单位转换功能。
